400噸三梁四柱液壓機
設備型號:Y83-400
設備壓力:400T
設備價格:12-25萬元
400t三梁四柱液壓機是我公司比較常用的型號,公稱壓力為400噸,系統壓力為31.5mpa,工作臺面為800*500mm,我公司還可根據客戶要求進行設備的定制,該設備在很多行業都可使用,具有壓制成型、校正、裁切等功能。
一、設備簡介

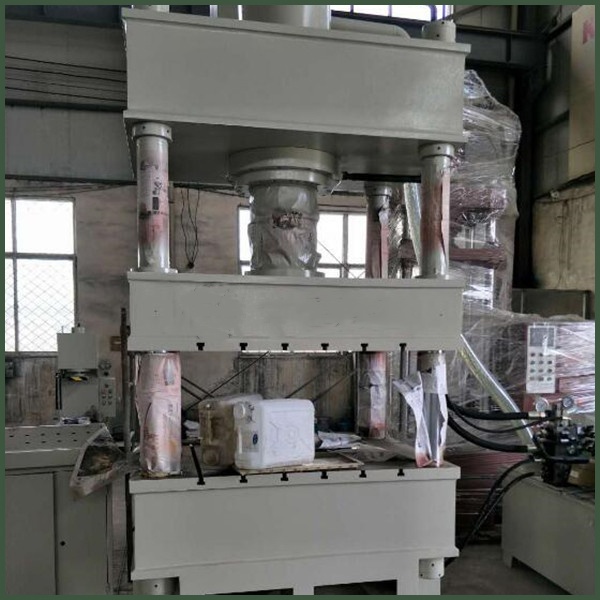

400噸三梁四柱液壓機采用三梁四柱式結構,壓力為400T,是一款應用范圍比較廣的壓力機械,可用于壓制、成型、校正、裁剪、沖壓等作業,實現產品的快速成型,根據生產要求,可調整為手動和全自動控制。我公司有現貨供應,可根據客戶具體要求,進行設備的定制與生產。
二、設備結構

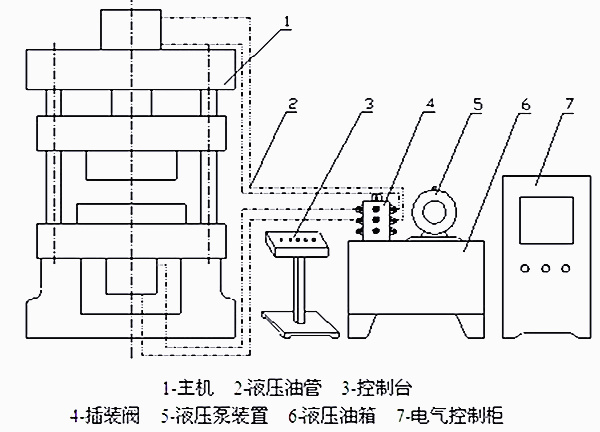

400T三梁四柱液壓機主要由主機、油缸、液壓系統和電氣系統組成,具體結構介紹如下:
1、設備主機
1.1、包括上梁、滑塊、立柱等,上梁、滑塊、工作臺三大件均采用45號整體鑄鋼件,經計算機優化,設備強度高,抗變形能力強;
1.2、工件經過回火或振動實效降低內應力,保證了主機精度長期不變;
1.3、鑄鋼件經數顯鏜床、龍門銑等設備加工而成;
1.4、每個立柱上采用四螺母結構,上梁與工作臺均提高了預緊性能,保持精度穩定性,提高了四柱壓力機壽命;
1.5、在主機右側行程開關處安有標尺,便于確定各個發訊位置。
2、設備油缸
2.1、油缸結構為缸體、活塞桿、活塞頭、缸口導套、法蘭等;
2.2、作為重要件的主油缸缸體用整體鍛件,并且進行探傷實驗,保證每個缸體零缺陷;
2.3、缸體內部采用粗車、精車、滾壓等工藝,保證缸體內壁光潔度,為Ra0.2-0.4,比同行為提高二個等級,保證了密封效果,延長了密封壽命;
2.4、主缸缸口密封采用進口材料,特殊結構密封,密封效果遠遠好于目前市場上采用的YA圈和YX圈。
3、設備液壓系統
3.1、液壓系統采用二通插裝閥,結構緊湊,減少泄漏點,響應時間快;
3.2、液壓系統中的主泵采用恒功率高壓柱塞泵,浸油立式安裝,減少了噪音,吸油效果好,提高了泵的壽命;
3.3、主缸上面設有大容積的充液箱,保證快速充液,減少上壓時間,增大散熱面積,降低油溫。
4、設備電氣系統
4.1、箱體由專門的專業廠家制造,經噴涂完成,完全符合國家標準;
4.2、電氣元件(沒有特殊要求)均為國內優選件,質量可靠;
4.3、整體內部布線整齊,安裝合理,所有均有標識和號碼,清晰可辨,排列整齊,符合相關技術標準;
4.4、主控制箱與油箱一體,結構緊湊,并有可移動式控制臺,提高了操作安全性。
三、設備性能特點
1、三梁四柱液壓機經濟實用,液壓控制采用插裝閥集成系統,減少泄露點;
2、動作可靠,使用壽命長,可實現定壓和定程兩種成形工藝;并具備保壓延時功能,工作壓力行程可在規定的范圍內調節;
3、采用PLC可編程控制器,通過按鈕集中控制,可實現手動,半自動,自動三種操作方式;
4、采用先進的液壓控制系統,不僅壓力穩定,而且可根據實際情況進行調整;
5、400噸四柱液壓機裝配精度高,保證成型、壓制的精度,提高成型產品的品質;
6、設備結構比較緊湊,在滿足生產要求的條件下,盡量減小設備的外形尺寸,占地面積小,方便運輸;
7、一臺設備通過安裝不同模具,發揮不同的功能和用途,用于多個行業。
四、設備技術參數
項目 | 單位 | 項目 |
型號 | Y83-400 | |
公稱壓力 | t | 400t |
系統壓力 | Mpa | 31.5 |
滑塊行程 | mm | 500 |
開口高度 | mm | 750 |
立柱中心距 | 左右 | 800 |
前后 | 500 | |
工作臺面積 | 左右 | 700 |
前后 | 700 | |
臺面外形尺寸 | 左右 | 1000 |
前后 | 700 | |
臺面高度 | mm | 680 |
占地面積 | mm | 2500*1000 |
設備高度 | mm | 3000 |
電機功率 | kw | 30 |
以上是400噸三梁四柱液壓機的詳細技術參數,僅供參考,具體參數以出廠實樣為準,如有變動不另行通知!可根據用戶需求訂做。例如:滑塊速度根據用戶使用工藝及要求選定,如客戶無特殊要求,我公司按我方常規配置。(如臺面大小、行程長短、開口高低、快速、慢速、以及上下料等數控自動化液壓機)量身定制適合自己生產加工的專用噸位的四柱液壓機。
五、設備安裝調試
1、四柱液壓機的零件生產完畢后,在我廠由專業安裝調試人員進行裝配,廠內驗收,完全符合標準后進行拆解、噴漆;
2、運輸到貴廠我方還將派出1名技術人員免費進行指導安裝、調試,并對操作人員進行技術培訓;
3、在后期的使用過程中,我們會定期對設備進行檢修,對于客戶無法解決的故障,我們也會快速給與解決。
